過濾器是壓力容器中常見的一種設備，其主要功能是去除流體中的固體顆粒和雜質，確保流體在管道系統中的安全和有效流動。特別是在水處理、石油化工、醫藥制造、飲料和食品加工以及電子行業等領域中多有應用。

‌一、過濾器的種類繁多‌

每種過濾器都有其特定的應用場景和優勢，以下為常見的幾種。

‌‌精密過濾器‌：也稱為保安過濾器，內置不同過濾精度的濾芯，如PP棉、活性炭等，能夠濾除1度以上的細小微粒。常應用于反滲透預處理、多介質過濾后續步驟以及水處理系統的階段，主要作用是去除細小的懸浮物質。

袋式過濾器：一種精細過濾設備，主要功能是有效攔截并排除流體中的固態顆粒和懸浮雜質，它不僅能夠提高流體清潔度，保護敏感設備免受顆粒物的損害，還具備靈活的過濾精度、易于維護更換的特點。

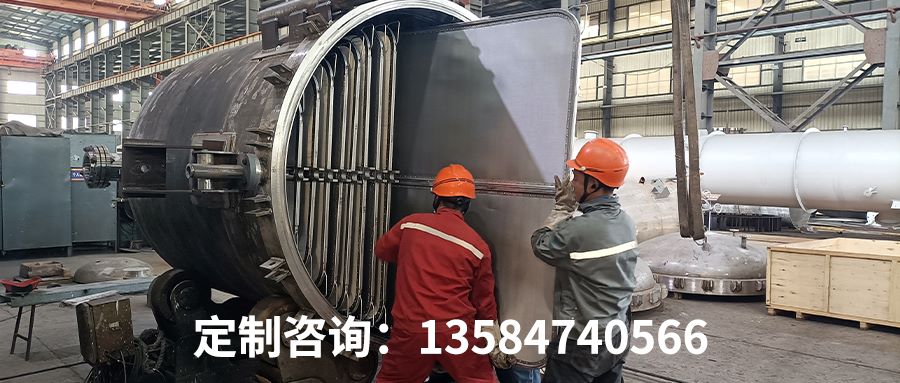

板式過濾器：這種過濾器設計獨特，由一系列板片組成，板片之間形成的通道使流體得以通過，同時攔截流體中的固體顆粒。由于其過濾面積大，板式過濾器能夠處理較大的流體流量，而不會迅速增加壓力損失。此外，板式過濾器便于清洗和維護，用戶可以快速地打開設備，更換濾餅或清洗板片，減少了停機時間。

由此可見，過濾器的種類豐富多樣，除了前面提到的類型之外，還有更多種類可供選擇。包括‌纖維球過濾器、自清洗式過濾器、燭式過濾器、藍式過濾器、雙聯過濾器、襯四氟過濾器、夾套式過濾器、Y型過濾器、T型過濾器、錐型過濾器、磁性過濾器等等，它們各自具有不同的結構特點和過濾原理。

‌二、過濾器的基本工作原理‌

過濾器在運作過程中主要涉及兩個核心步驟：過濾階段與反沖洗階段。在過濾階段，流體通過過濾介質，如濾芯、過濾網等，固體顆粒被攔截在過濾介質上，而清潔的流體則流出。隨著過濾時間的延長，過濾介質上的顆粒逐漸增多，導致流體通過過濾器的壓損增加。在此情況下，必須啟動反沖洗階段，利用逆向水流對過濾介質進行清洗，以移除累積的顆粒雜質，從而啟動過濾器的過濾效能。

過濾器的過濾精度通常因濾芯或過濾網的不同而有所差異，其范圍一般介于0.5微米至100微米之間。過濾精度的選擇應根據被過濾介質的特性和后續設備的要求來確定。

‌三、設計選型前應明確的工況條件‌

在設計選型過濾器之前，必須詳細分析并明確以下幾點工況條件：

過濾器的上下游連接設備種類：尤其是下游設備或工藝對經過過濾介質清潔度的具體需求。

‌被過濾介質的類別、物理性質和化學性質‌：包括介質的粘度和可能存在的雜質類型。

過濾器所使用的環境和場所要求：涉及到了介質在運行過程中的溫度、壓力等關鍵條件。

過濾器的工藝聯接規范及連接方式：這些參數的設定旨在確保過濾器與現有系統的匹配和兼容性。

四、設計選型的一般方法‌

在設計選型過濾器時，應遵循以下一般方法：

明確進出口的尺寸規格：過濾器的進出口尺寸應至少與其后方的保護設備進口尺寸相同，通常情況下應與設備通徑相匹配，以確保系統運行的暢通無阻和降低壓力損失。

選定公稱壓力：過濾器的公稱壓力需依據工藝管線可能達到的上限工作壓力來設定。

‌確定過濾面積‌：過濾面積的計算通常基于實驗數據而非公式。在確定過濾面積時，需要考慮過濾精度、濾材、流量壓差測試、流速計算等因素。

‌選擇過濾器殼體材質‌：過濾器殼體的材質應與工藝管道的材質相匹配，同時也要考慮工況條件。常用的材料涵蓋了鑄鐵、碳鋼、低合金鋼以及不銹鋼等多種類型。在選擇材質時，需要考慮介質的腐蝕性、溫度、壓力等因素。

選擇和安裝壓力容器中的過濾器需考慮工況條件、過濾精度、材質、進出口通徑、公稱壓力及過濾面積等因素。同時，結合流量壓差、粒徑與過濾比、時間與壓降曲線綜合分析，以確保過濾器滿足工藝需求并確保系統安全穩定運行。
