很多人聽到干燥塔，你的反應就是它能脫水，這話沒錯，但它的本事可不止于此。干燥塔本質上是一種通過特定方式去除物料中水分或其他溶劑的設備，不過它的作用遠不止簡單地把水抽走。

它能根據不同的物料特性和生產需求，控制脫水的程度和速度。比如在處理一些易燃易爆的氣體時，它在脫水的同時，還要保證其安全性。

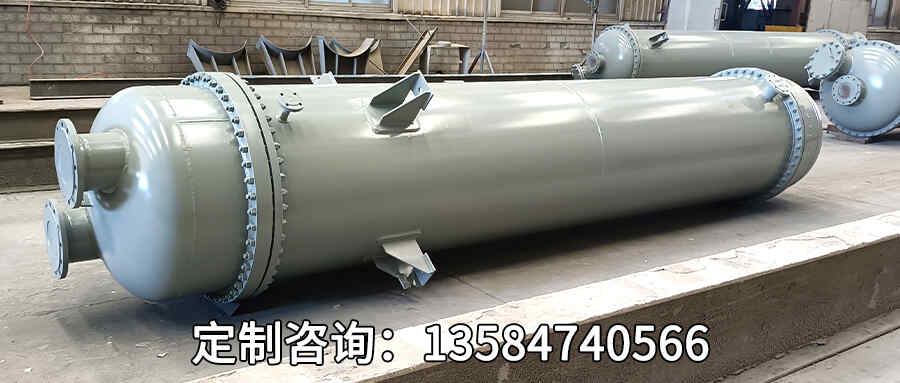

本文以一臺容積 2m³、重1700kg的干燥塔為例，結合其工藝需求，深度解析其設計邏輯，及實際應用。

一、核心參數與標準

該干燥塔設計壓力0.3MPa（低壓），需符合《G/T150.1-4-2011 壓力容器》標準，材料選Q345R常溫低壓。設計溫度 50℃，需經有限元分析驗證材料熱應力穩定性，防蠕變失效。?

其制造許可為A2級，具備第三類低、中壓容器生產資質，制造中需通過焊接工藝評定、無損檢測及壓力試驗。因乙炔易燃易爆，還需采取防靜電措施。

二、結構優化與材料

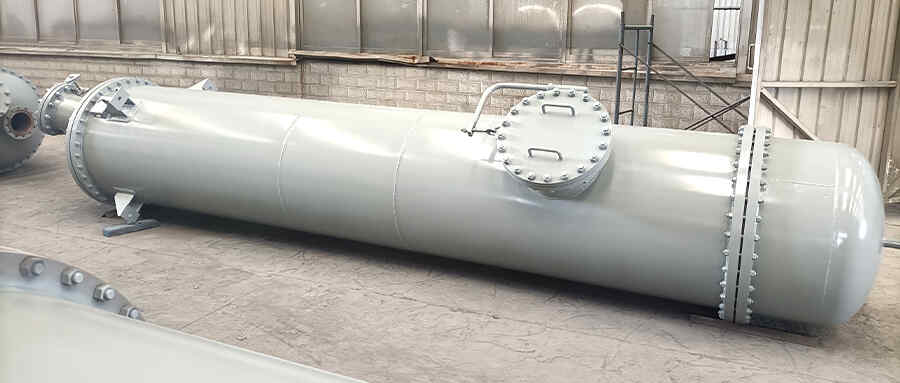

為實現乙炔氣的干燥效能，塔體采用立式圓筒結構，內部設置三層不銹鋼絲網填料與蜂窩狀分布器。

這種設計可使氣體與氯化鈣充分接觸，延長停留時間，確保水分吸附率。分布器的結構可將氣體均勻分散，避免局部流速過高導致干燥劑流失。

材料選擇上，塔體主體采用Q345R碳鋼，而與氯化鈣直接接觸的填料支承板、排液口等關鍵部件則選用鈦合金。

鈦材在50℃內、0.3MPa工況下，可耐受 70% 濃度氯化鈣溶液的長期侵蝕，腐蝕速率低于0.05mm/a。

因塔體為碳鋼，需噴漆防腐。配合溫度傳感器與PID控制系統，可將壁溫波動控制在 ±2℃以內，防止氯化鈣局部過熱熔融結塊。

三、工藝可靠性

針對乙炔氣的爆炸極限2.5%-82%，塔頂安裝全啟式安全閥與爆破片，可在 0.1 秒內釋放超壓氣體。

工藝可靠性方面，干燥塔進出口分別設置濕度傳感器與溫度聯鎖裝置。當出口乙炔氣含水量超過50ppm時，系統自動切換至備用塔，并啟動在線加熱再生程序。這種冗余設計可使設備連續運行。

四、工業應用場景

適用于化工行業乙炔氣干燥處理、金屬焊接切割用乙炔純化、電石法乙炔生產中的脫水工序等場景，可滿足低壓環境下易燃易爆氣體的深度干燥需求。?具備多重安全防護體系，兼容不同材質與工況，維護間隔長，兼具安全性與經濟性。

對于企業來說，干燥塔不是花哨的技術擺設，選對符合標準的干燥塔，既能減少設備故障帶來的停工損失，也能通過穩定的脫水效果降低原料浪費和后續處理成本。
